Reduktor PM w układzie napędowym – jak obliczyć moment wyjściowy?

Reduktory z serii PM to popularne i uniwersalne przekładnie ślimakowe wykorzystywane w aplikacjach wymagających zmniejszenia prędkości obrotowej i zwiększenia momentu na wale wyjściowym. Jednym z kluczowych etapów przy projektowaniu układu napędowego z użyciem reduktora PM 40 jest prawidłowe obliczenie momentu wyjściowego. Parametr ten wpływa bezpośrednio na trwałość przekładni, bezpieczeństwo pracy napędu oraz dopasowanie do wymagań maszyny. W niniejszym artykule przedstawiamy, jak krok po kroku obliczyć moment wyjściowy reduktora PM i co należy uwzględnić przy jego doborze.

Podstawowe pojęcia – moment, moc, przełożenie

Aby zrozumieć istotę obliczeń, warto przypomnieć definicję momentu obrotowego oraz jego związek z mocą i prędkością obrotową. Moment obrotowy (T) to siła działająca na ramię w ruchu obrotowym, mierzona w niutonometrach (Nm). W napędach przemysłowych moment wyjściowy z przekładni jest zawsze wyższy niż moment generowany bezpośrednio przez silnik – wynika to z zasady działania reduktora, który zamienia nadmiar prędkości na siłę.

Wzór na moment obrotowy generowany przez silnik to:

T = 9550 × P / n

gdzie:

• T – moment obrotowy [Nm]
• P – moc silnika [kW]
• n – prędkość obrotowa wału silnika [obr./min]

Moment wyjściowy z reduktora można obliczyć, mnożąc moment silnika przez przełożenie i sprawność przekładni:

Twyj = Tsilnika × i × η

Przykład obliczenia momentu wyjściowego

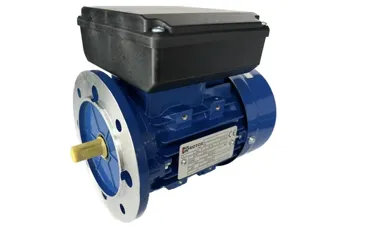

Rozważmy przykład: silnik elektryczny o mocy 0,55 kW i prędkości obrotowej 2800 obr./min współpracuje z reduktorem PM o przełożeniu i = 30:1 i sprawności η = 0,75 (typowa wartość dla przekładni ślimakowej).

Najpierw obliczamy moment silnika:

T = 9550 × 0,55 / 2800 ≈ 1,88 Nm

Następnie liczymy moment na wyjściu z reduktora:

Twyj = 1,88 × 30 × 0,75 ≈ 42,3 Nm

Otrzymujemy wartość 42,3 Nm, którą należy porównać z dopuszczalnym momentem katalogowym reduktora PM dla danego przełożenia i zastosowanej obudowy (np. PM 050, PM 063). Jeśli wartość ta mieści się w zakresie dopuszczalnym – układ będzie działał prawidłowo.

Znaczenie sprawności przekładni

Sprawność przekładni ślimakowej nie jest stała – zależy od wielu czynników, m.in. przełożenia, obciążenia, prędkości obrotowej oraz smarowania. Dla małych przełożeń (np. 7,5:1) sprawność może sięgać 80–85%, natomiast dla dużych (np. 80:1 lub więcej) może spaść do poziomu 60–70%.

W praktyce oznacza to, że nie cała energia mechaniczna dostarczana przez silnik jest wykorzystywana – część przekształca się w ciepło. Niedoszacowanie strat może skutkować przegrzewaniem się przekładni, nadmiernym zużyciem smaru oraz zbyt małym momentem wyjściowym.

Jak dobrać przełożenie do wymaganej siły?

Jeśli znana jest siła, jaką należy uzyskać na wyjściu przekładni (moment wymagany przez maszynę), można przekształcić wzór odwrotnie i obliczyć niezbędne przełożenie:

i = Twyj / (Tsilnika × η)

To podejście pozwala inżynierowi dobrać konkretną wersję reduktora PM, bazując na dostępnej mocy silnika i wymaganym momencie. W sytuacji, gdy wyliczone przełożenie nie występuje jako wartość katalogowa – należy zaokrąglić w górę i sprawdzić, czy moment wyjściowy wciąż mieści się w granicach dopuszczalnych przez konstrukcję.

Obliczenie momentu wyjściowego z reduktora PM to podstawowy etap przy projektowaniu niezawodnego układu napędowego. Uwzględnienie parametrów silnika, przełożenia i sprawności pozwala precyzyjnie określić siłę napędową i dopasować rozwiązanie do wymagań maszyny. Pominięcie któregoś z tych elementów skutkuje przeciążeniem, nieefektywną pracą lub przyspieszonym zużyciem przekładni. Dlatego zaleca się każdorazowo posługiwać się dokładnymi wzorami oraz konsultować dobór z producentem lub dostawcą technicznym, szczególnie przy nietypowych obciążeniach lub warunkach środowiskowych.
